详解分享中心传动刮泥机

2019-12-02

厂家分享中心传动刮泥机

一、概 述

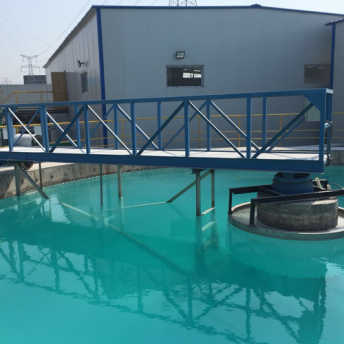

    辐流式沉积池双周边中心传动刮泥机,是活性污泥法处理污水工艺过程中沉积池的理想配套设备,适用于一沉池或二沉池,首要功能是为去除沉积池中沉积的污泥以及水面表层的漂浮物。一般适用于大中型池径沉积池。双周边传动,传动力矩大,中心支座与旋转桁架以铰接的方式连接,刮泥机发生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周磨擦力,因此受力条件较好,中心进水,排泥,周边出水,对水体的搅动小,有利于污泥的去除。

  水处理搅拌机

二、作业原理与首要长处  

 2.1作业原理  

    原水从池底经中心支墩上部流出,并经稳流筒配水后,呈辐射流向池子周边集水槽出水,跟着辐向流速的下降,原水中的悬浮物被分离而沉降于池底,作业桥以中心支承为圆心,端部走轮在驱动设备的作用下沿池周反转运转,并带动对数螺旋线运转轨道的刮泥板缓慢转动,污泥刮集至沉积池吸泥口,使用水位差将池底污泥吸入排泥槽,通过虹吸管进入中心筒排泥管排出;浮渣刮板将浮渣刮到排渣斗中,由排渣斗排至池外浮渣井。双曲面搅拌机上部浮渣由撇渣板撇至排渣斗排出,出水堰由主动清刷设备将堰板旁边面的尘垢冲洗洁净。

  

 2.2首要长处

  ◎ 水处理搅拌机池底刮泥,水面撇渣,冲洗出水堰。

  ◎ 选用对数螺旋线刮泥,刮泥作用好。

  ◎ 选用新式铰支结构,使刮泥机的承载能力强,削减运转功率,下降运转成本。  

  ◎ 防腐性能强,使用寿命长。 

  ◎ 设置机械、电气双重过载保护,运转安全平稳、可靠。  

  ◎ 传动设备进行优化规划,效率高、外形更美观。 

  ◎ 设备操作保护简单,可实现长途操控。

  

三、首要结构及特点 

  江苏双月环保设备有限公司双周式传动刮吸泥机首要有全桥式作业桥(包括走道、扶梯)、驱动设备、集泥槽、吸泥设备、抽真空及虹吸破坏系统、旋转固定组织、刮板组件、撇渣组织、排渣斗组合、出水堰清洗刷、操控柜及一切连接件紧固件、备品备件等组成。

  

3.1作业桥 

  A、作业桥选用镀锌钢焊接制成桁架结构方式,作业桥上铺设钢制镀锌网格走道板,走道宽度1000mm,作业桥总宽度1200mm。  

  B、作业桥具有满意的刚度和强度,可接受的刮泥扭矩外,还能接受悬挂的全部设备重量及300kg/m2活动荷载,作业桥的挠度操控在池径的1/180范围内。 

    C、作业桥为全桥式,其长度满意Φ30m池内径的要求,作业桥上设有栏杆和吊耳,作业桥两头部设有上作业桥梯子。整个桥架的规划制造健壮、轻盈、耐用、美观。  

  D、在作业桥端部设紧迫泊车按钮,以便观测设备运转状况及便利操作人员就近操控。

  E、作业桥一切接头、焊缝平坦光滑、无毛刺,焊缝强度大于母材强度,整体外形美观。
