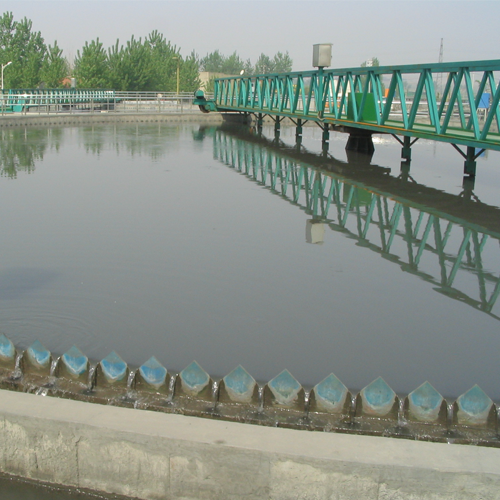

12米中心传动刮泥机

产品属性

  • 所属分类:中心传动刮泥机
  • 产品编号:1562640921
  • 浏览次数:0
  • 发布日期:2019-07-15
  • 产品概述
  • 性能特点
  • 技术参数

水处理搅拌机

      中心传动刮泥机采用中心进水(或周边进水)、周边排水,可保证水流均匀。排泥方式为在池底部设单管、双管吸泥,集中至底部集泥筒排泥,也可全部采用刮泥板,将污泥刮至集泥坑后排出,还可采用其它排泥方式。本机还设有浮渣刮集排除装置和机械、电气过载保护装置。中心传动刮泥机可根据用户要求设置微机联网。


       中心传动刮吸泥机主要由桥架、减速电机板、吸泥管、中心集泥槽、撇渣装置钢出水槽、出水堰板等作为配套辅件中心回转支承、稳流筒、框架钢结构、臂架、集泥刮就地控制箱等部件组成,并可将钢制进水柱管、不锈驱动装置采用蜗轮减速电机,并内置压簧式过力矩保护机构;驱动电机采用Y型电机,电源为3P、380V、50HZ,防护等级IP55,F级绝缘;


       在工作时,各吸泥管自成单元,吸泥浓度可通过设在中心集泥槽的流量调节阀控置就地控制箱为户外型,不锈钢外壳,双层门密封,手动和远程控制。中心传动刮吸泥机的水下部份为不锈钢材料制作,减速机为进口德国公司产品,保证三年内不开箱,是十分理想的刮泥机环保设备。


     中心传动刮泥机主要由栏杆、工作桥、传动装置、稳流筒、传动轴、拉杆、小刮板、刮泥板、刮臂等部件组成。 

1、主要结构      

     ⑴工作桥采用工字钢及角钢拼焊而成,拼装在专用工作平台组装,焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》,提拱度≤L/700,每平方米承受负荷大于250kg的重量,工作桥的设计制造牢固,外形美观。     

     ⑵传动主轴用厚壁无缝钢管制作,其垂直度≤2mm/Lmm(轴的长度)。

     ⑶稳流筒采用钢板制作成形,上端设置钢板制成的圆弧作加强,使其不变形。      

     ⑷传动装置采用摆线针轮减速机和蜗轮蜗杆组成,该装置传动扭矩大,稳定性好。 

     ⑸刮泥板采用钢板制作,在刮泥板下端设橡胶板。 

     ⑹本机设电器过载保护,使电机减速机超负荷时不受损伤。     


2、工作原理  减速机带动蜗轮蜗杆转动,刮臂随传动轴转动,刮泥板将沉淀污泥由池边逐渐刮至池中心集泥坑,在静水压的作用下将污泥排出池外。
