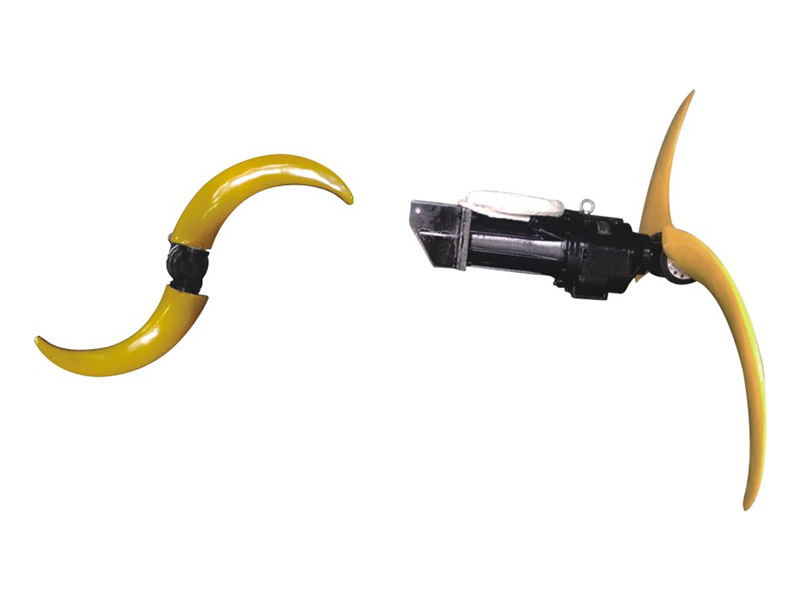

潜水推流器

产品属性

  • 所属分类:推流器
  • 产品编号:1562639134
  • 浏览次数:0
  • 发布日期:2019-08-28
  • 产品概述
  • 性能特点
  • 技术参数

双曲面搅拌机

      潜水推流器的设计、配置方案及说明 AFG潜水推流器技术规范。推流器可上下自由的升降,方便的移动,并且可以方便地卸下进行检查或服务,而无需人员进入池子或井中。  潜水推流器为成套装置,包括主机设备、安装系统和起吊装置。安装系统由方钢导杆、顶部固定件、三角支撑件等组成,可自由调整推流器的提升和下降,并可在不排空水池的情况下拆卸和安装推流器。推流器装在一个可在导杆上滑动的电机支撑架上并作为一个整体,该支架能够承受推流器的整个重量和运行所产生的推力。

       起吊装置为可移动式,安装在导轨系统的顶部固定件 上,自身带有专用起吊钩、提升钢缆和绞轮,升降装置内配置双向制动装置。每台推流器配套提供电缆拉紧件和电缆夹,并配套提供电缆夹,防止推流水流的波动而引起电缆破坏。安装支架和提升装置的起吊臂均为AISI304不锈钢材质。提升链为不锈钢AISI316材质。安装地脚螺栓采用化学螺栓,以保证推流器安装系统能够牢固而耐久的安装。    格兰富潜水推流器设计应用于市政污水的腐蚀环境。能充分推动污水或污泥,保证池底流速(距池底300mm为准)不小于0.3m/s。推流器能够在全浸没条件下连续工作。同时应能适应连续运行、间歇运行(每小时最多启动次数能达到20次)和长期停止状态后恢复运行的工作状况。

      起吊装置为可移动式,安装在导轨系统的顶部固定件 上,自身带有专用起吊钩、提升钢缆和绞轮,升降装置内配置双向制动装置。     

      每台推流器配套提供电缆拉紧件和电缆夹,并配套提供电缆夹,防止推流水流的波动而引起电缆破坏。    

      推流器外部所有与液体接触的铸铁表面均应用高等级环氧防腐涂料体系保护,最小厚度320μ。

1. 螺旋桨      

    螺旋桨为二叶片式或三叶片式,由球墨铸铁衬筋强化聚氨酯整个铸造,设计应用于处理常规污水。采用后掠式水力平衡的无缠绕自清洁设计。螺旋桨具有高效的水力性能,推动水池底部污水的流动。      

     叶片具有“柔性”并能够吸收发生改变的水力负载。 每个叶片通过铸铁轴安装在轮觳侧面的一个插座中。轮觳用单键栓固定在轴的端部,采用保护帽进行密封,并使用锁定垫圈系统。

2. 齿轮箱      

    推流器通过高效的行星齿轮箱传动。齿轮箱体与推流器壳体成为一体,为流线锥形,表面与轮毂和电机壳平滑过渡,从而保证水流的高度稳定性和良好的水力特性,提高推流器整体效率。齿轮箱内配备高精度、高效率、低负载的单极行星齿轮,齿轮齿由高耐磨合金钢制成。齿轮箱内充油以润滑和冷却,并减少泄漏的影响。
